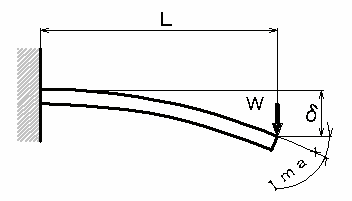

16-1.片持梁集中荷重
16-1.片持梁集中荷重
記号説明及び単位
最大たわみ： (mm)
δmax =1/3 *（W*L
3
）/(E*I)
δmax =
最大たわみ角：(度)
Ｉ max =1/2 * (W*L
2
)*180 /(E*I*π)
Ｉ max =
最大応力： (Kg/mm
2
)
σmax =Mmax/Z=W*L/Z
σmax=
E：縦弾性係数 (Kg/mm
2
)
鉄鋼:21000、ｽﾃﾝﾚｽ鋼:19000
ｱﾙﾐ:7000、鋳鉄:10000
I：断面2次モーメント (mm
4
)
Z：断面係数 (mm
3
)
Ｗ：荷重B (Kg)
L：梁長さ (mm)
参考文献：「技術者必携 機械設計便覧」 （狩野三郎著 改訂版） 応用構造力学 梁の計算表 第140頁 梁及び柱を参考。
